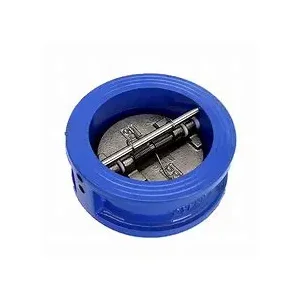

कास्ट लोह फुलपाखरू चेक वाल्व्ह

आमच्या कास्ट लोह फुलपाखरू चेक वाल्व्हचे वेफर-प्रकारचे कनेक्शन स्थापित करणे सुलभ करते. हे दोन फ्लॅन्जेस दरम्यान घट्ट पकडले जाऊ शकते, जे बरीच इन्स्टॉलेशन स्पेसची बचत करते आणि स्पेस-मर्यादित पाइपलाइन लेआउट परिस्थितीसाठी ते योग्य आहे.

रचना आणि कार्यरत तत्व

(I) स्ट्रक्चरल डिझाइन

कास्ट लोह वेफर चेक वाल्व प्रामुख्याने वाल्व बॉडी, वाल्व डिस्क, वाल्व स्टेम, स्प्रिंग (काही मॉडेल्ससह सुसज्ज) सारख्या कोर भागांनी बनलेले आहे. वाल्व बॉडी कास्ट लोहामध्ये टाकली जाते, संपूर्ण वाल्व्हसाठी घन समर्थन आणि स्थिर स्ट्रक्चरल फाउंडेशन प्रदान करते. चेक फंक्शन साध्य करण्यासाठी वाल्व डिस्क हा एक महत्त्वाचा घटक आहे. वेगवेगळ्या कामकाजाच्या परिस्थितीनुसार त्याचे आकार आणि स्ट्रक्चरल डिझाइन बदलतात. सामान्य फॉर्ममध्ये एकल डिस्क आणि डबल डिस्क समाविष्ट आहे. वाल्व स्टेमचा वापर वाल्व डिस्कला जोडण्यासाठी आणि त्याच्या हालचाली मार्गदर्शन करण्यासाठी केला जातो जेणेकरून वाल्व डिस्क उघडता आणि बंद दरम्यान अचूक आणि सहजतेने फिरते. काही चेक वाल्व्ह स्प्रिंग्जसह सुसज्ज आहेत. वसंत of तुचे कार्य म्हणजे झडप डिस्कला बंद करण्यास, बंद करताना सीलिंग वाढविण्यास आणि पाण्याच्या हातोडीची घटना काही प्रमाणात कमी करणे.

(Ii) कार्यरत यंत्रणा

जेव्हा मध्यम सामान्य दिशेने वाहते, तेव्हा माध्यमांद्वारे व्युत्पन्न केलेला दबाव वाल्व डिस्कला स्वतःच्या गुरुत्वाकर्षणावर आणि संभाव्य वसंत प्रतिकारांवर मात करण्यासाठी ढकलतो, जेणेकरून वाल्व्ह डिस्क वाल्व स्टेम किंवा पिन शाफ्टच्या सभोवताल फिरते. यावेळी, माध्यम वाल्व्हमधून सहजतेने जाऊ शकते आणि संपूर्ण पाइपलाइन सिस्टम सामान्य प्रवाह स्थितीत आहे. एकदा माध्यमात परत जाण्याची प्रवृत्ती झाल्यावर, मध्यमच्या बॅकफ्लोद्वारे व्युत्पन्न केलेले उलट दबाव आणि वाल्व डिस्कच्या गुरुत्वाकर्षणामुळे वाल्व डिस्कला उलट दिशेने फिरते आणि वाल्व सीटवर घट्ट बसते, ज्यामुळे मध्यमच्या रिफ्लक्स चॅनेलचा मध्यम मध्यभागी एक वेगळा प्रवाह कमी होतो आणि हे सुनिश्चित होते की पाइपलाइन सिस्टममध्ये नेहमीच एक पाइपलाइन सिस्टमची देखभाल होते.

तांत्रिक मापदंड
