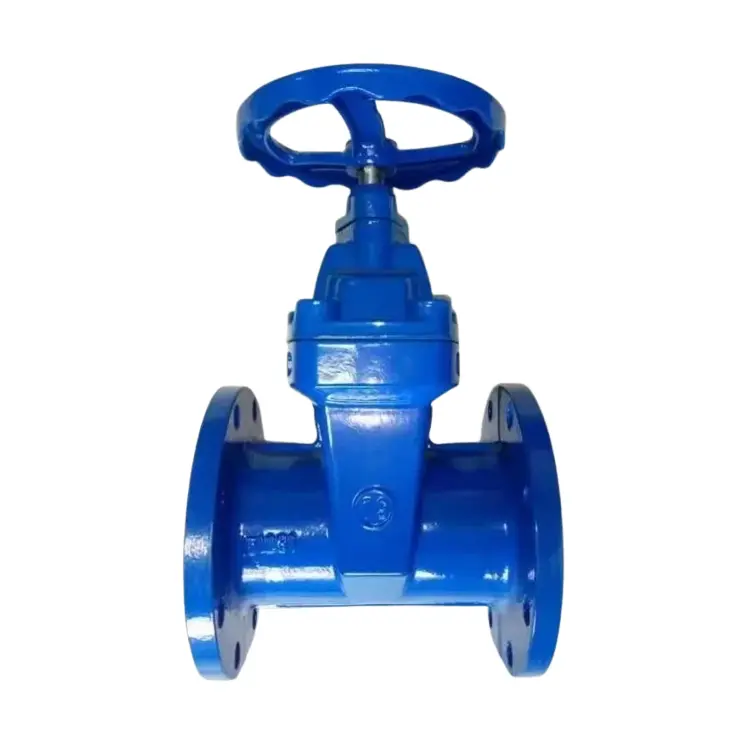

ड्युटाईल लोह लपवलेली रॉड सॉफ्ट सील फ्लॅंज गेट वाल्व्ह

औद्योगिक आणि नागरी क्षेत्रांमध्ये सामान्य वाल्व प्रकार म्हणून, शेंगशी हुआगॉन्गची ड्युटाईल लोह लपवलेली रॉड सॉफ्ट सील फ्लॅंज गेट वाल्व प्रामुख्याने पाइपलाइन सिस्टममध्ये मध्यम कटऑफ आणि फ्लो कंट्रोलसाठी वापरली जाते. त्याचे मुख्य कार्य म्हणजे गेट वर आणि खाली हलवून पाइपलाइनमध्ये द्रव उघडणे आणि बंद करणे, मध्यम पूर्वनिर्धारित दिशेने वाहते आणि सिस्टमचे स्थिर ऑपरेशन टिकवून ठेवते.

चौकशी पाठवा

उत्पादन वर्णन

आमच्या शेंगशी हुआगॉन्गच्या ड्युटाईल लोह लपवलेल्या स्टेम सॉफ्ट सील फ्लेंज गेट वाल्व ड्युटाईल लोहाचा मुख्य सामग्री म्हणून वापरतो. ड्युटाईल लोहामध्ये उत्कृष्ट यांत्रिक गुणधर्म आहेत आणि त्याची शक्ती आणि कठोरपणा सामान्य कास्ट लोहापेक्षा जास्त आहे. हे जटिल कामकाजाच्या परिस्थितीत वाल्व्हच्या दीर्घकालीन विश्वसनीय ऑपरेशनसाठी एक ठोस पाया प्रदान करणारे उच्च दबाव आणि प्रभाव शक्तीचा सामना करू शकते. लपविलेले एसटीईएम डिझाइन या वाल्वच्या उल्लेखनीय वैशिष्ट्यांपैकी एक आहे. ऑपरेशन दरम्यान, वाल्व स्टेम वाल्व्हच्या शरीरात फिरतो, गेट वर आणि खाली जाण्यासाठी चालवितो आणि गेटच्या उदय आणि गडी बाद होण्याने वाल्व स्टेम स्वतःच उघडकीस येत नाही. हे डिझाइन वाल्व्हचे स्वरूप अधिक संक्षिप्त आणि कॉम्पॅक्ट बनवते आणि कमी जागा व्यापते. हे विशेषतः भूमिगत पाइपलाइन आणि अरुंद उपकरणे खोल्या यासारख्या मर्यादित जागेसह स्थापना वातावरणासाठी योग्य आहे. त्याच वेळी, सॉफ्ट सीलिंग स्ट्रक्चर सीलिंग घटक म्हणून रबर सारख्या लवचिक मऊ सामग्रीचा वापर करते. जेव्हा झडप बंद होते, तेव्हा गेटवरील रबर सीलिंग पृष्ठभाग वाल्व सीटसह घट्ट बसते, जे सीलिंग पृष्ठभागाच्या किरकोळ दोष आणि असमानतेची प्रभावीपणे नुकसान भरपाई देऊ शकते आणि उत्कृष्ट सीलिंग प्रभाव प्राप्त करू शकते. जरी कमी-दाब किंवा मायक्रो-लीकेज संवेदनशील प्रणालींमध्ये, ते मध्यम गळतीस विश्वसनीयरित्या प्रतिबंधित करू शकते.

तांत्रिक मापदंड

प्रकल्प	पॅरामीटर श्रेणी
नाममात्र व्यास	डीएन 50 - डीएन 1200 (मोठे किंवा लहान व्यास विशेष गरजा नुसार सानुकूलित केले जाऊ शकतात)
नाममात्र दबाव	पीएन 1.0 एमपीए - पीएन 4.0 एमपीए (काही विशेष मॉडेल्स उच्च दबाव सहन करू शकतात)
लागू तापमान	-20 ℃-120 ℃ (वेगवेगळ्या रबर सीलिंग सामग्रीवर अवलंबून, लागू तापमान श्रेणी बदलते. विशेष उच्च-तापमान प्रतिरोधक रबरचा वापर लागू तापमानात आणखी वाढवू शकतो; कमी तापमान प्रतिरोधक रबरचा वापर कमी तापमान वातावरणात वापरला जाऊ शकतो)
लागू माध्यम	पाणी, स्टीम, हवा, तेल, acid सिड आणि अल्कली सोल्यूशन, सांडपाणी, औद्योगिक सांडपाणी इ. (रबर सीलिंग मटेरियलनुसार भिन्न संक्षारक माध्यमांची निवड केली जाते. ईपीडीएम रबर सामान्यत: नॉन-कॉरोसिव्ह मीडियासाठी योग्य आहे आणि फ्लोरोरुबर अत्यधिक संक्षिप्त माध्यमांसाठी योग्य आहे)
झडप शरीर सामग्री	ड्युटाईल लोह (सामान्य ग्रेडमध्ये क्यूटी 400-18, क्यूटी 450-10, क्यूटी 500-7 इ. समाविष्ट आहे)
झडप कव्हर सामग्री	ड्युटाईल लोह
गेट सामग्री	ड्युटाईल लोह फ्रेम + उच्च-कार्यक्षमता रबर (रबर मटेरियल मध्यम आणि तापमान आवश्यकतेनुसार ईपीडीएम, एनबीआर, एफकेएम इत्यादीमधून निवडली जाऊ शकते)
झडप स्टेम सामग्री	स्टेनलेस स्टील (जसे की 2 सीआर 13, 304, 316 इ.)
सीलिंग फॉर्म	मऊ सील (रबर सील)
कनेक्शन पद्धत	फ्लॅंज कनेक्शन, वेल्डिंग कनेक्शन (पाइपलाइन सिस्टमच्या आवश्यकतेनुसार योग्य कनेक्शन पद्धत निवडली जाऊ शकते)
ड्राइव्ह मोड	मॅन्युअल, इलेक्ट्रिक, वायवीय, हायड्रॉलिक (योग्य ड्राइव्ह मोड वास्तविक वापराच्या परिस्थितीनुसार आणि नियंत्रण आवश्यकतेनुसार निवडले जाऊ शकते)
मानके	जीबी (राष्ट्रीय मानक), एचजी (केमिकल इंडस्ट्री स्टँडर्ड्स) आणि आयएसओ (आंतरराष्ट्रीय संघटना) मानक आणि एएसएमई (अमेरिकन सोसायटी ऑफ मेकॅनिकल इंजिनियर्स) यासारख्या काही आंतरराष्ट्रीय मानकांसारख्या संबंधित घरगुती मानकांनुसार डिझाइन, उत्पादन आणि चाचणी उत्पादनाची गुणवत्ता आणि कामगिरी उद्योग मानकांची पूर्तता करतात.
