बटरफ्लाय वाल्व पोकळ्या निर्माण होण्यास प्रवण का आहे?

ची संवेदनशीलताफुलपाखरू झडपापोकळ्या निर्माण होणे त्यांच्या संरचनात्मक वैशिष्ट्ये, द्रव गतिशीलता वैशिष्ट्ये आणि कार्य परिस्थितीशी जवळून संबंधित आहे. विशिष्ट कारणे खालीलप्रमाणे आहेत.

1. बटरफ्लाय व्हॉल्व्ह संरचना स्थानिक कमी-दाब क्षेत्रांच्या निर्मितीकडे नेतो

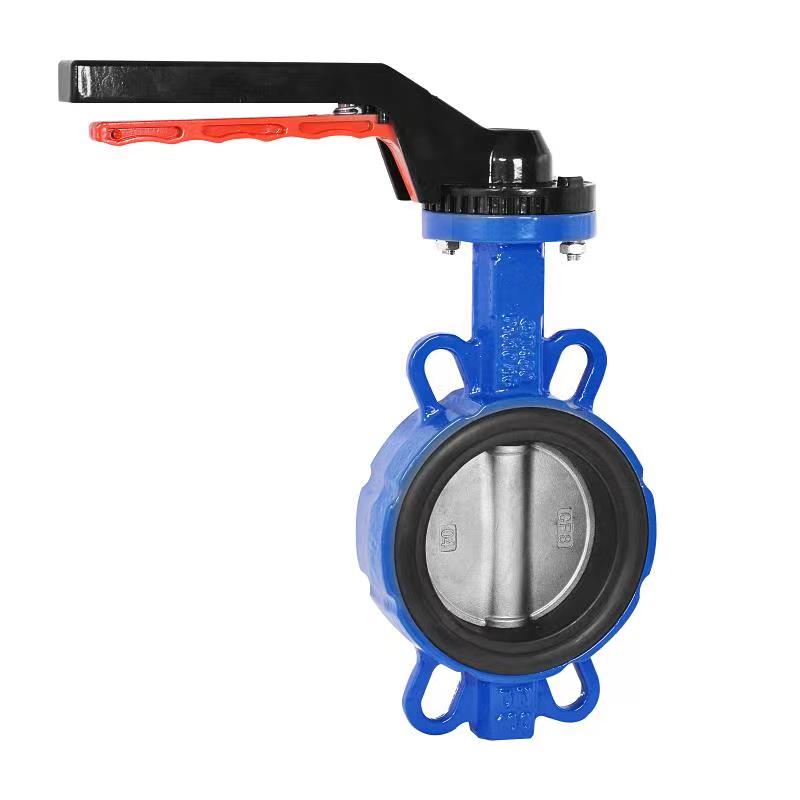

बटरफ्लाय व्हॉल्व्हचे उघडणे आणि बंद होणारे घटक डिस्क-आकाराचे बटरफ्लाय प्लेट्स आहेत. उघडण्यासाठी फिरवताना, फुलपाखरू प्लेटच्या काठावर द्रव वाहणे आवश्यक आहे. बटरफ्लाय प्लेटच्या मागे (डाउनस्ट्रीम बाजू) स्थानिक कमी-दाब क्षेत्र तयार होईल. जेव्हा द्रवपदार्थाचा दाब संतृप्त बाष्प दाबापेक्षा खाली येतो तेव्हा द्रवातील विरघळलेले वायू अवक्षेपित होऊन बुडबुडे तयार करतात, जो पोकळ्या निर्माण होण्याचा प्रारंभिक टप्पा आहे.

विशिष्ट परिस्थिती: उच्च दाब फरक किंवा उच्च-वेगवान पाण्याच्या प्रवाहाच्या परिस्थितीत, बटरफ्लाय प्लेटच्या काठावर प्रवाहाचा वेग झपाट्याने वाढतो. बर्नौलीच्या तत्त्वानुसार, प्रवाहाचा वेग वाढल्याने दाब कमी होतो, ज्यामुळे कमी दाबाच्या क्षेत्रांची निर्मिती आणखी वाढते आणि पोकळ्या निर्माण होण्याची परिस्थिती निर्माण होते.

2. द्रव अशांतता आणि बबल कोसळण्याचा प्रभाव

जेव्हा द्रव उच्च-दाब क्षेत्रामध्ये बुडबुडे वाहून नेतो (जसे की डाउनस्ट्रीम पाइपलाइनफुलपाखरू झडपा), बुडबुडे त्वरीत कोसळतील, ज्यामुळे धातूच्या पृष्ठभागावर परिणाम करणारे सूक्ष्म जेट तयार होतील. या प्रभावाची वारंवारता अत्यंत उच्च आहे (प्रति सेकंद हजारो वेळा), ज्यामुळे धातूच्या पृष्ठभागावर हळूहळू खड्डा पडतो आणि सोलणे, शेवटी सीलिंग पृष्ठभागास नुकसान होते.

डेटा समर्थन: प्रयोगांनी दर्शविले आहे की बुडबुडे कोसळल्याने निर्माण होणारी प्रभाव शक्ती कित्येक शंभर मेगापास्कल्सपर्यंत पोहोचू शकते, सामान्य धातूच्या सामग्रीच्या थकवा शक्तीपेक्षा कितीतरी जास्त आहे आणि पोकळ्या निर्माण होण्याच्या हानीची मुख्य यंत्रणा आहे.

3. बटरफ्लाय व्हॉल्व्हचे नियमन करणारी वैशिष्ट्ये पोकळ्या निर्माण होण्याचा धोका वाढवतात

बटरफ्लाय व्हॉल्व्हचा वापर सामान्यतः प्रवाह नियमनासाठी केला जातो, परंतु जेव्हा ओपनिंग लहान असते (<15 °~20 °), तेव्हा द्रव बटरफ्लाय प्लेट आणि व्हॉल्व्ह सीटमधील अरुंद अंतरातून जातो, ज्यामुळे प्रवाहाच्या वेगात तीव्र वाढ होते, दबाव कमी होतो आणि कॅव्हिटेशनचा धोका लक्षणीय वाढतो.

अभियांत्रिकी प्रकरण: जलविद्युत केंद्राच्या इनलेट व्हॉल्व्ह किंवा सीवेज ट्रीटमेंट सिस्टीममध्ये, बटरफ्लाय व्हॉल्व्ह बर्याच काळासाठी लहान उघडण्याच्या समायोजन स्थितीत असल्यास, झडप प्लेटच्या मागे पोकळ्या निर्माण करणारे खड्डे त्वरीत दिसू लागतात, ज्यामुळे सीलिंग निकामी होते आणि वाल्व प्लेट किंवा सीलिंग रिंग वारंवार बदलण्याची आवश्यकता असते.

4. मध्यम वैशिष्ट्ये आणि ऑपरेटिंग परिस्थितीचा प्रभाव

मध्यम असलेले कण: जर द्रवामध्ये गाळ आणि धातूचे ऑक्साईड सारखे कठोर कण असतील तर, पोकळ्या निर्माण करून तयार होणारे सूक्ष्म जेट हे कण सीलिंग पृष्ठभागावर प्रभाव टाकण्यासाठी घेऊन जाईल, ज्यामुळे "इरोशन पोकळ्या निर्माण होणे" संमिश्र नुकसान होईल आणि बिघाड वाढेल.

उच्च तापमान किंवा संक्षारक माध्यम: उच्च तापमान पातळ पदार्थांच्या पृष्ठभागावरील ताण कमी करू शकते आणि फुगे तयार करण्यास प्रोत्साहन देऊ शकते; संक्षारक माध्यमे धातूच्या सामग्रीची पोकळ्या निर्माण करण्याची क्षमता कमकुवत करू शकतात आणि दुहेरी परिणाम फुलपाखरू वाल्व्हच्या अपयशास वाढवते.

5. बटरफ्लाय वाल्व प्रकार आणि डिझाइनची मर्यादा

एकल विक्षिप्त/मध्यभागी बटरफ्लाय व्हॉल्व्ह: पाण्याच्या प्रवाहाची दिशा विचारात घेणे आवश्यक आहे (वाल्व्ह प्लेट बायस्ड डाउनस्ट्रीम). उलट स्थापनेमुळे प्रवाह क्षेत्राची स्थिरता खराब होईल आणि पोकळ्या निर्माण होण्याचा धोका वाढेल.

उभ्या पाइपलाइनची स्थापना: व्हॉल्व्ह प्लेटच्या स्वतःच्या वजनामुळे सीलिंग पृष्ठभागावर असमान ताण येऊ शकतो, परिणामी स्थानिक दाब कमी होतो आणि पोकळ्या निर्माण होतात.

मऊ सीलबंद बटरफ्लाय व्हॉल्व्ह: रबर सीलिंग रिंग्स सोलून जाण्याची आणि पोकळ्या निर्माण होण्याच्या प्रभावाखाली खराब होण्याची शक्यता असते, तर कडक सीलबंदफुलपाखरू झडपा, जरी इरोशनला प्रतिरोधक असले तरी, जास्त खर्च आणि मर्यादित अनुप्रयोग आहेत.
